Беркут-ET
анализатор и тестер Gigabit Ethernet

pics/b3et_l
pics/b3et_r  pics/b3et_t

Беркут-ET — признанный лидер среди приборов для тестирования и паспортизации сетей Ethernet 10/100/1000 Мбит/с.

Тестер-анализатор Беркут-ET предназначен для проведения анализа и диагностического тестирования сетевого оборудования по методике RFC-2544 для оценки состояния кабеля, контроля связности канала.

В приборе реализована возможность организации шлейфа (loopback), а также получения статистики по принимаемому и передаваемому трафику.

Отличительная особенность Беркут-ET, кроме небольших габаритных размеров — это возможность выполнять тесты с использованием двух гигабитных портов одновременно. Например, порт « А » в режиме BERT, а порт « B » — в режиме ethernet-шлейфа.

Также имеется возможность проведения одновременно двух независимых тестов RFC 2544 и BERT: например, с порта « A » на порт « B » запустить тест RFC 2544, а с порта « B » на порт « A » – BERT.

Тесты можно проводить как на медных, так и на оптических интерфейсах. Для тестирования оптоволоконного Gigabit Ethernet используются SFP-модули.

Основные возможности:

  • Тестирование по методике RFC 2544: Throughput (пропускная способность), Latency (задержка распространения кадров), Frame Loss (уровень потерь кадров), Back-to-Back (предельная нагрузка).
  • Тестирование сетей по рекомендации Y.1564.
  • Определение коэффициента битовых ошибок (BERT). Возможность проведения теста с использованием случайного размера кадра.
  • Измерение пакетного джиттера.
  • Асимметричное тестирование: диагностика каналов, характеристики которых различны для передающего и приемного направлений.
  • Функция синхронизации времени (PTPv2).
  • Проведение одновременно двух независимых тестов RFC 2544 и BERT.
  • Контроль связности канала и маршрутов на уровне TCP/IP.
  • Генерация/анализ трафика на канальном (MAC) и сетевом (IP) уровнях.
  • Сбор и отображение статистической информации по принимаемому и передаваемому трафику на физическом, канальном и сетевом уровнях.
  • Организация шлейфа (Loopback) на физическом, канальном и сетевом уровнях.
  • Включение режима Шлейф на удалённом приборе посредством протокола OAM.
  • Диагностика неисправностей кабеля.
Дисплей Цветной графический дисплей, 320x240 точек
Клавиатура Алфавитно-цифровая, 25 клавиш
Интерфейсы Gigabit Ethernet 2x 10/100/1000 Base-T и SFP
Интерфейсы управления USB, LAN 10/100 Ethernet
Потребляемый ток 1 А
Напряжение внешнего источника питания 12 В
Аккумуляторная батарея 4x NiMH
Напряжение батареи 4.8 В
Время зарядки аккумуляторов 12 ч
Время автономной работы 6 ч
Габаритные размеры измерительного блока 200x101x44 мм
Габаритные размеры блока питания 71x40x39 мм
Масса измерительного блока 0.640 кг
Масса блока питания 0.1 кг

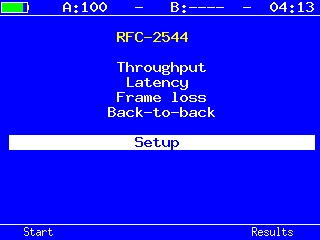

RFC 2544

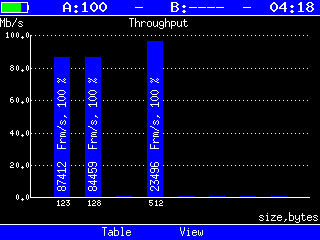

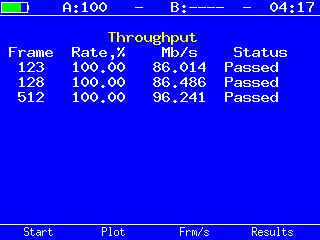

Анализатор Беркут-ET позволяет провести тестирование Ethernet-сети в соответствии с методикой RFC 2544, измерив пропускную способность, уровень потерь кадров, задержку, предельную нагрузку. Результаты всех тестов доступны как в виде таблицы, так и в графической форме.

pics/et_rfc  pics/et_graph

Y.1564

Проведя тестирование по рекомендации Y.1564 и измерив основные показатели качества предоставляемых сервисов, можно определить, соответствует ли сеть характеристикам, указанным в соглашении об уровне обслуживания (SLA — Service Level Agreement).

В результате тестирования будут определены следующие параметры производительности сетевых служб: CIR (гарантированная полоса пропускания), EIR (максимально допустимое превышение CIR), FTD (максимально допустимая задержка распространения кадров), FDV (максимально допустимое отклонение задержки распространения кадров), FLR (максимально допустимые потери кадров), AVAIL (доступность канала).

pics/et_y1564set  pics/et_y1564res
pics/et_y1564com  pics/et_y1564det

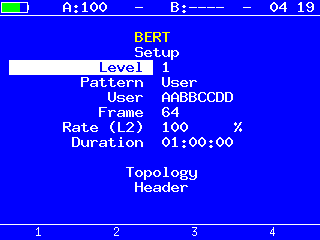

Тест BER

Тест BER (BERT) используется для определения основного битового показателя качества канала - bit error rate (коэффициент битовых ошибок). Тестирование может проводиться на физическом, канальном и сетевом уровнях модели OSI. Последовательности, используемые для тестирования, соответствуют рекомендации ITU-T O.150.

pics/et_bertset  pics/et_bert

Шлейф и статистика

Функция шлейфа используется для тестирования сетей по методике RFC 2544. Тестирование может быть реализовано на физическом, канальном, сетевом и транспортном уровнях.

pics/et_lb  pics/et_stat
ETIP Диагностика сетей TCP/IP (маршрутизация, доступность узлов, dns и 'well-known' служб)
ETWEB Тестирование HTTP и FTP соединений (требует опции ETIP)
ETJT Измерения пакетного джиттера
ETMM Многопоточное тестирование до 10 потоков (Мультистрим). Тестирование сетей по стандарту Y.1564
ETMPLS Диагностика MPLS
ETAT Асимметричное тестирование
ETPTP Синхронизация при проведении асимметричных тестов для измерения задержки прохождения трафика в одном направлении потока. Поддерживается протокол PTPv2 (IEEE1588). (Требует опции ETAT)
ETRC Удалённое управление по протоколу telnet, включая функции копирования результатов измерений и отчётов на ПК

Перед началом обновления определите аппаратную модификацию (ревизию) прибора:

Параметр Беркут-ЕТ до rev. 4.0 Беркут-ЕТ rev. 4.0 и выше
Интерфейс USB-хост USB A для подключения внешних USB-накопителей и Wi-Fi адаптеров
LAN 100 Мбит/с до 1 Гбит/с
Блок питания 12 Вт, 12 В, 1 А 25 Вт, 18 В, 1.33 А
Инструкция по обновлению Инструкция по обновлению
pics/emc_44500  pics/emc_13354  pics/els_44500_test  pics/emc_44500_test  pics/testrep_658-10
