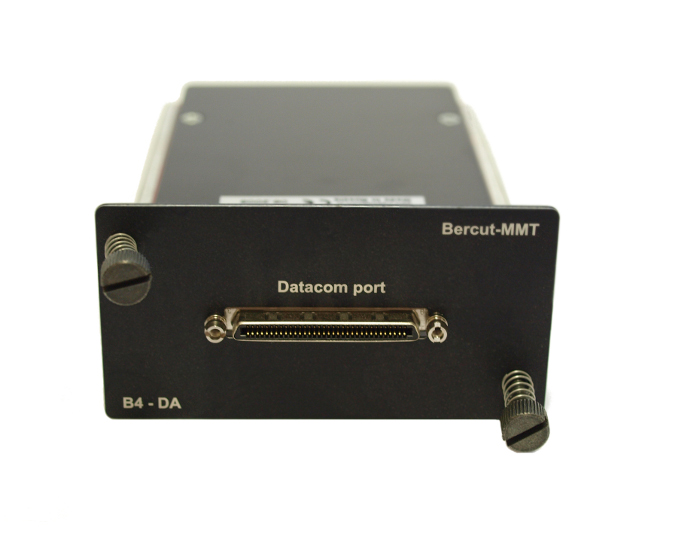

Беркут-MMT. Карта анализа интерфейсов передачи данных
Описание
Подсистема анализа интерфейсов передачи данных (Datacom) на базе платформы Беркут-MMT предназначена для проведения измерений и диагностического тестирования аппаратуры передачи данных, обеспечивающей скорость от 50 бит/с до 2 Мбит/с.
Карта анализа интерфейсов добавляет к возможностям Беркут-MMT функции тестирования для подтверждения правильности предоставления услуг как глобальных сетей, так и местных каналов передачи данных. Карта Datacom обеспечивает проведение измерений в режимах эмуляции DTE/DCE, а также в режиме пассивного мониторинга для следующих интерфейсов:

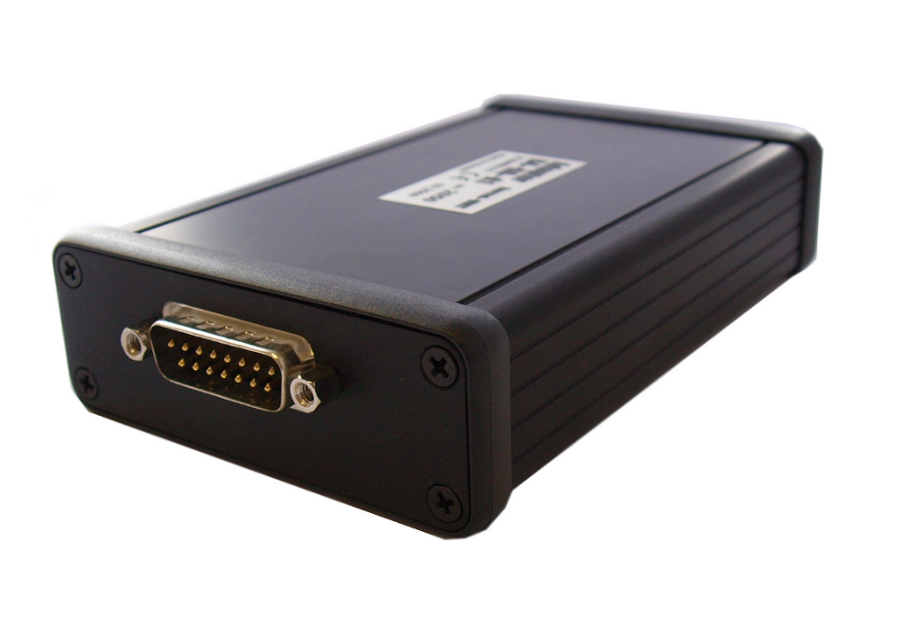

- X.24/V.11 (X.21, X.21bis) - адаптер
B4-DA-A1;

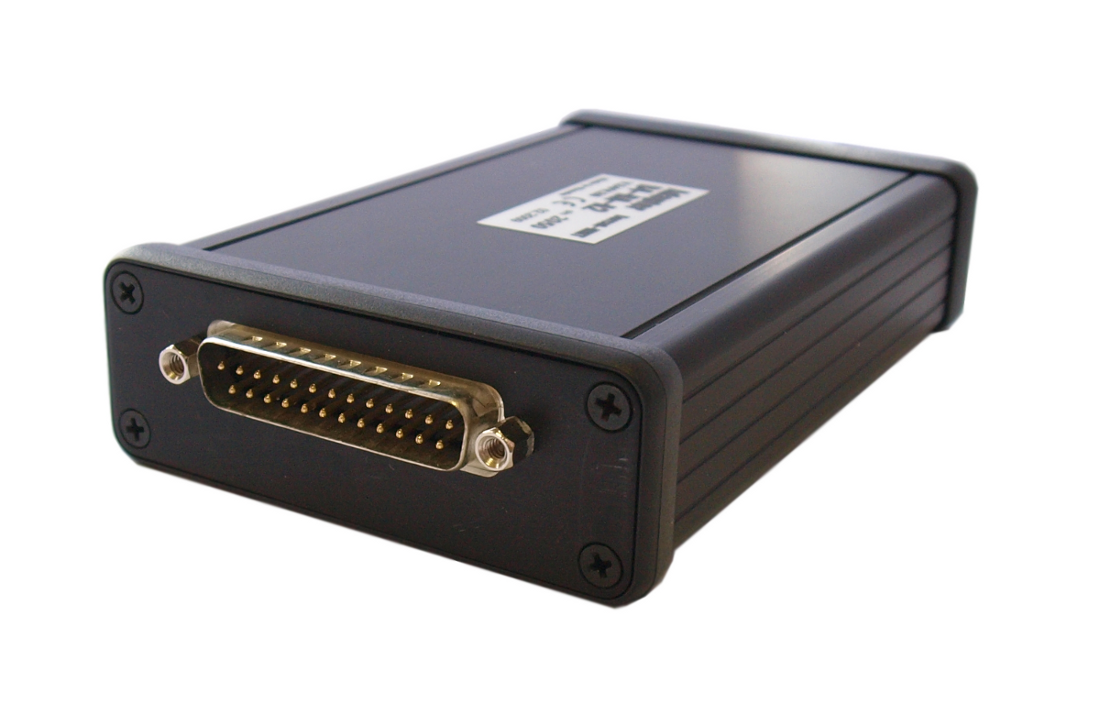

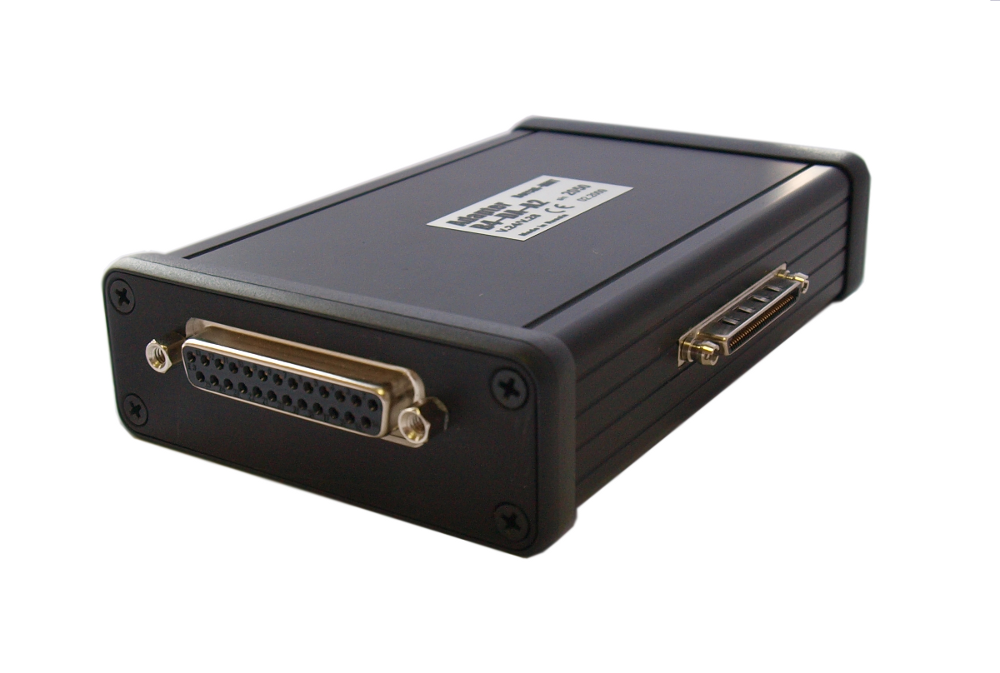

- V.24/V.28 - адаптер B4-DA-A2;

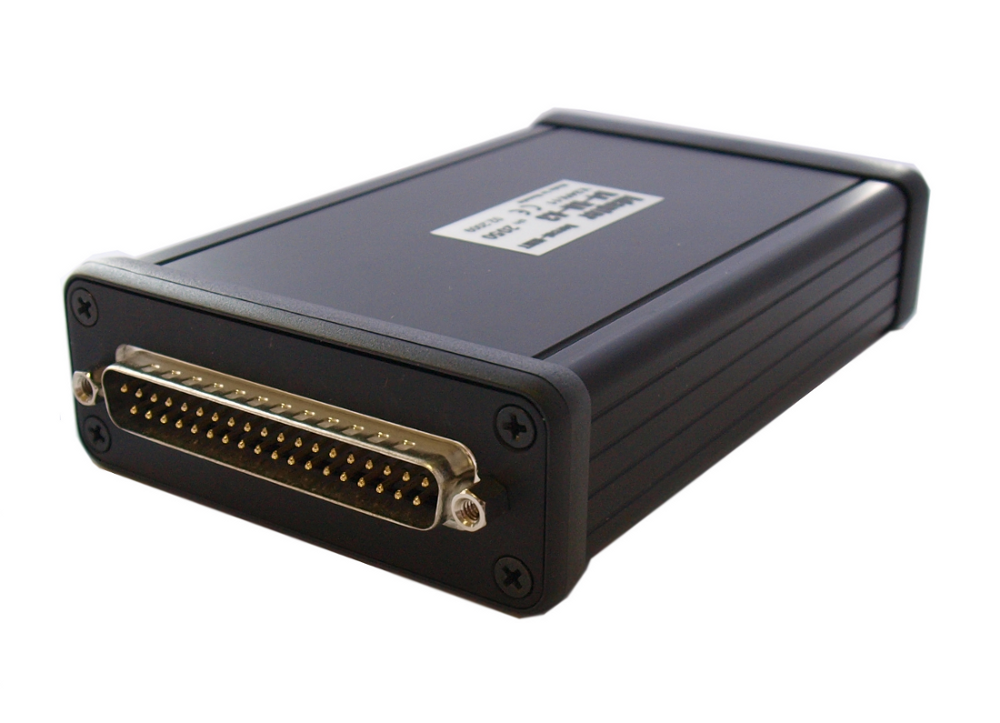

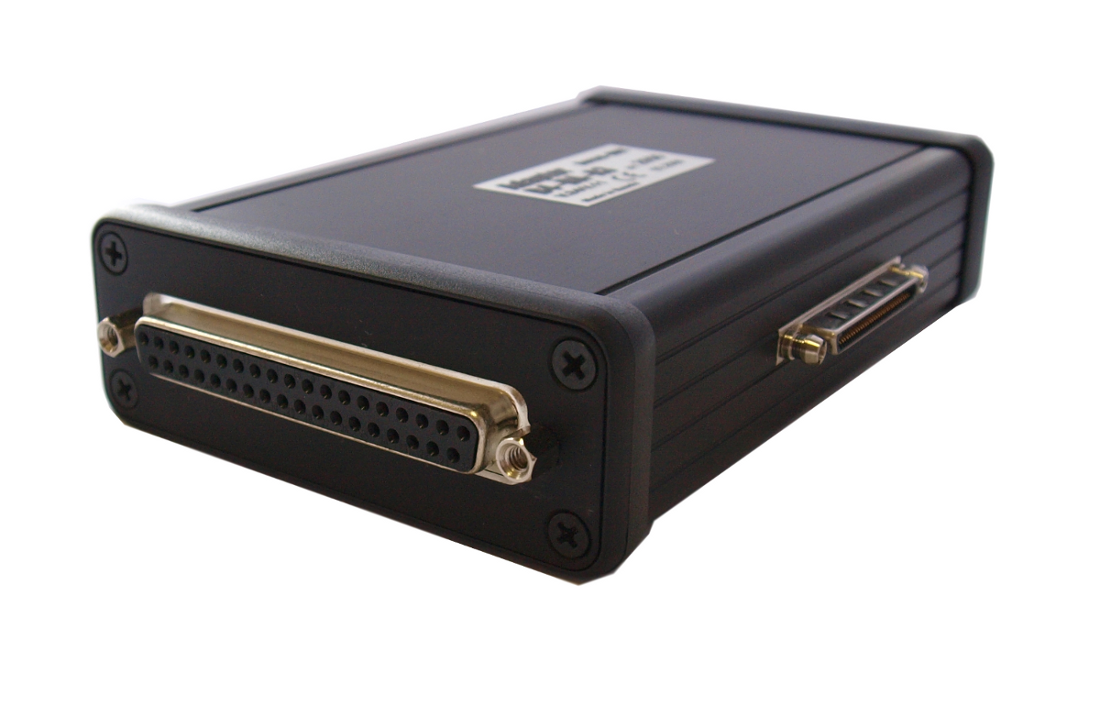

- V.24/V.11 (V.36/RS-449)- адаптер B4-DA-A3;

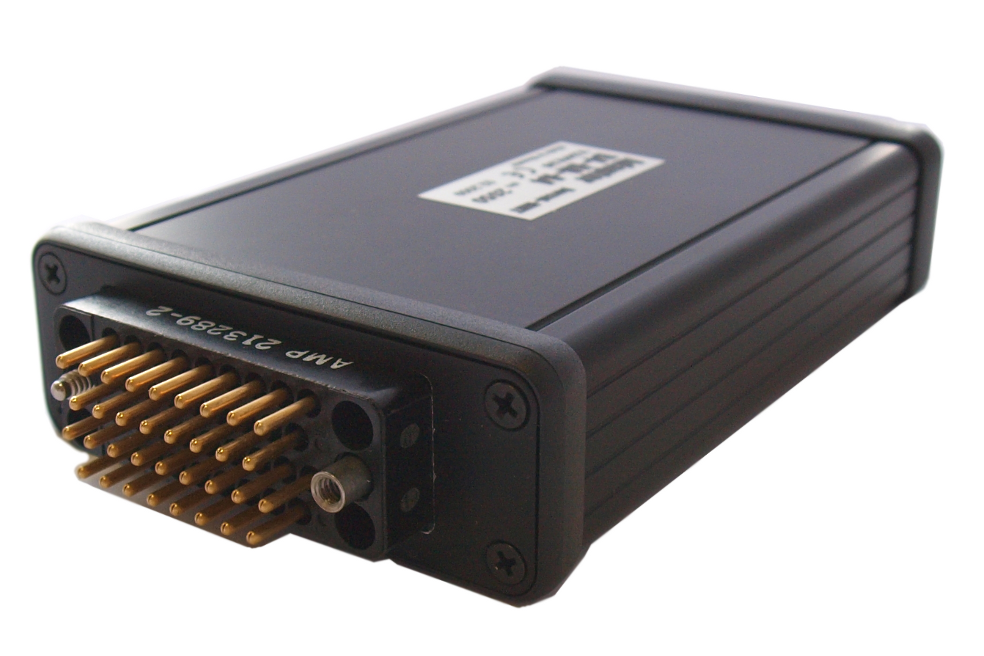

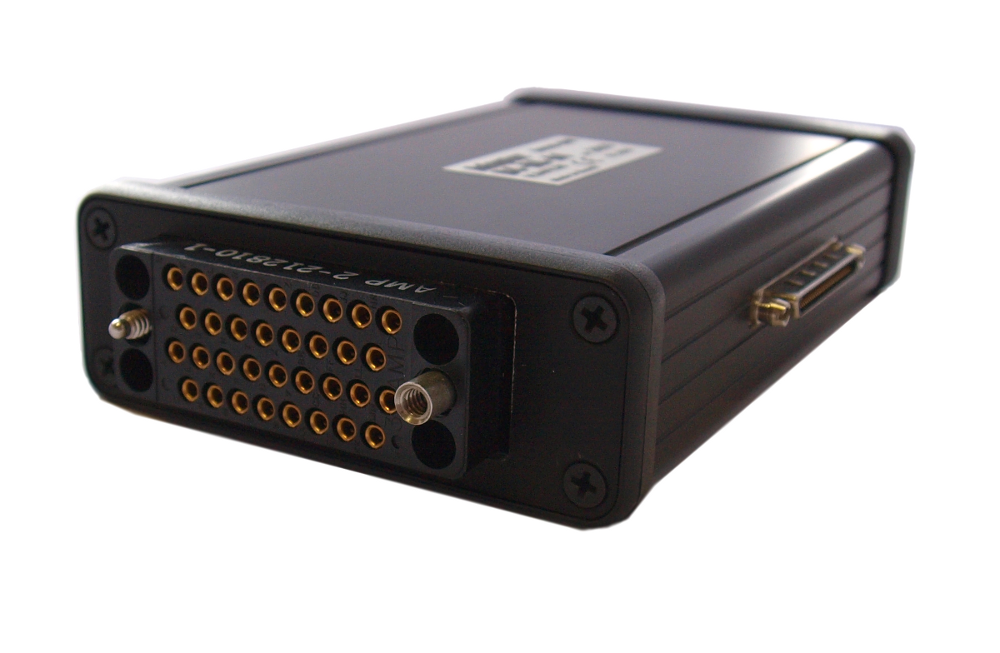

- V.24/V.35 - адаптер B4-DA-A4;
Технические спецификации
- Измерение сквозного соединения в сетях
передачи данных в режиме эмуляции DTE/DCE:
- установка тестовой последовательности (2e6, 2e9, 2e11, 2e15, 2e23, все 0, все 1, чередование нулей и единиц и заданная пользователем);
- генерация ошибок (EPAR, EFRA, E-bit, SLIP+, SLIP-);
- генерация аварий (LSS, BSL, LOC).
- Мониторинг двух направлений передачи для повышения уровня диагностирования сетей передач данных.
- Проведение измерений:
- основных параметров (BIT, BER, EPAR, EPARR, EFRA, EFRAR, LOC, %LOC, LOS, %LOS, BL, %BL, BSL, %BSL, LSS, %LSS, все 0, все 1, SLP+, SLP-);
- согласно Рекомендации G.821 (BIT, BER, SLIP+, SLIP-, US, %US, AS, %AS, ES, %ES, SES, %SES, curBER);
- согласно Рекомендации G.826/ M2100 (EB (блок), BBE, %BBE, US, %US, AS, %AS, ES, %ES, SES, %SES).
